PROJETS / P-28
VibeCAD
CAO 3D paramétrique dans le navigateur, pensée pour apprendre la conception mécanique, avec export vers FreeCAD.
VibeCAD est un logiciel de CAO 3D paramétrique qui tourne entièrement dans le navigateur. Il sert à apprendre les vraies bases de la conception mécanique : choisir un plan, dessiner une esquisse cotée, créer un volume, retirer de la matière, revenir modifier une étape antérieure. L’interface est en français, sérieuse mais rassurante.
Ouvrir VibeCAD · code source sur GitHub
Aucun compte, aucun serveur de calcul : les modèles restent dans le navigateur. Après la première visite, l’application s’installe et fonctionne hors ligne.
Pourquoi VibeCAD ?
Au départ, je voulais initier ma fille à la conception assistée par ordinateur. Les logiciels pour enfants, comme Tinkercad, restent très basiques et peu tournés vers l’ingénierie. À l’inverse, FreeCAD et les logiciels de CAO classiques sont bien trop complexes pour un enfant de moins de 10 ans. Je cherchais un outil entre les deux : proche de FreeCAD dans sa logique, mais simple à prendre en main.
Le projet a ensuite dépassé ce que j’imaginais au début, et c’est devenu le VibeCAD d’aujourd’hui. Le mode Débutant reste là, et c’est son usage premier : initier ma fille.
Le nom vient de la façon dont il a été fait : VibeCAD a été entièrement vibe-codé avec Claude. Il me semblait honnête de le dire dans le nom. Le « vibe » concerne la création de l’application, pas son usage : il n’y a aucune fonctionnalité d’IA à l’intérieur, les pièces se conçoivent à la main, comme dans n’importe quel logiciel de CAO.
Vous pouvez l’utiliser en connaissance de cause : VibeCAD n’a pas vocation à être autre chose que cette expérience.
Apprendre la CAO
Trois niveaux (Débutant, Intermédiaire, Expert) dévoilent les outils progressivement. Des parcours guidés (« la plaque percée », « assembler et faire bouger », « préparer la fabrication ») se valident tout seuls en observant le modèle. Chaque outil a sa bulle d’explication, et les erreurs sont expliquées avec un moyen de les réparer.

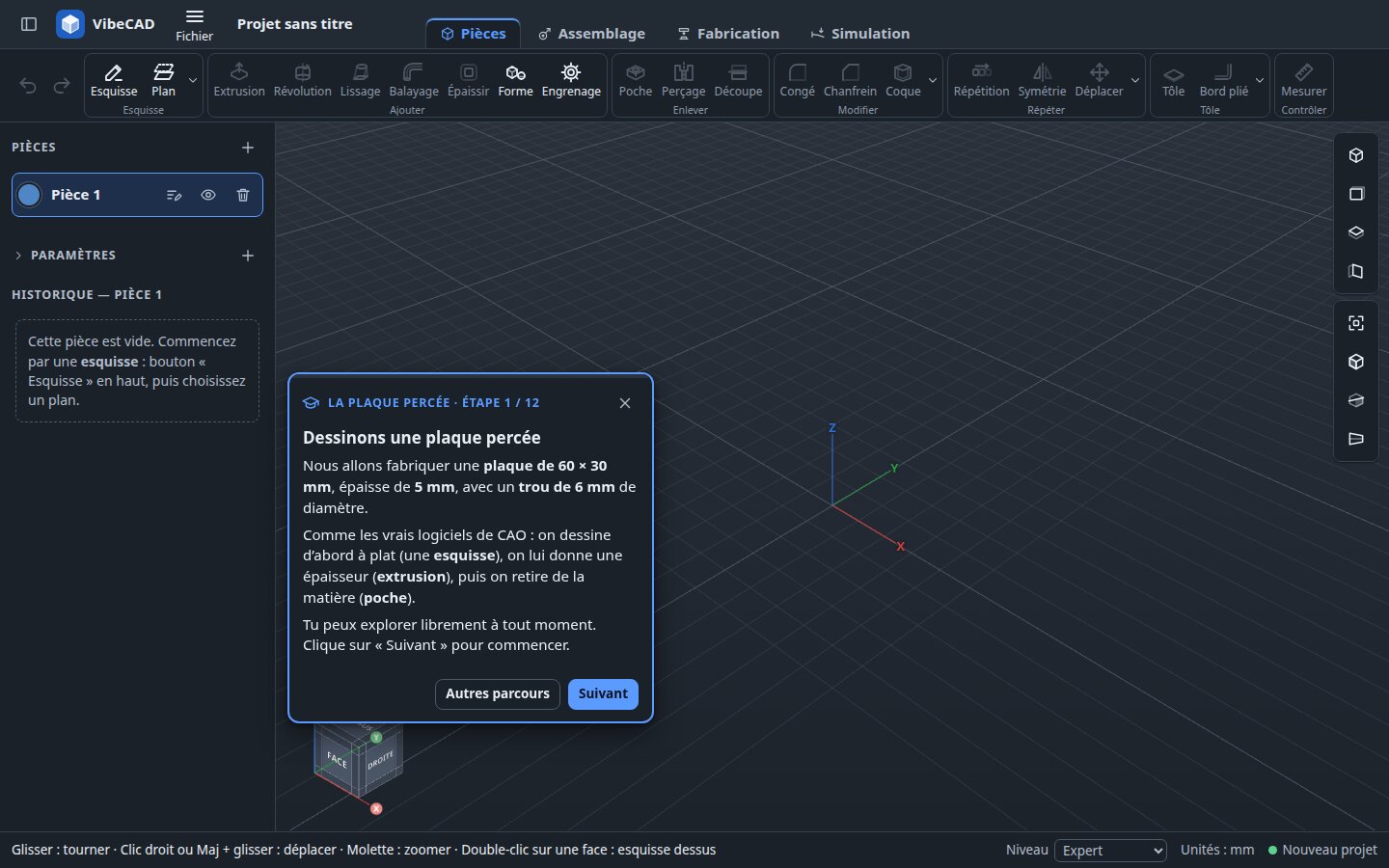

Parcours guidé « la plaque percée » : chaque étape se valide toute seule.
Ce que l’on peut faire
- Esquisses cotées et contraintes : segments, arcs, cercles, polygones, oblongs, splines ; cotes, paramètres nommés et équations (
largeur = ep*12). - Volumes : extrusion, poche, révolution, lissage, balayage, perçages normalisés M2 à M12, répétitions, symétrie, coque, congés et chanfreins.
- Historique modifiable : double-clic sur une étape pour la reprendre, frise pour rejouer la construction pas à pas.
- Générateurs : roues dentées, crémaillères, poulies GT2 et T.
- Assemblage : liaisons pivot, glissière, pivot glissant, rotule, boucles fermées, engrenages, vue éclatée, détection des collisions.
- Visserie normalisée : vis CHC, BHC, FHC, H, écrous et rondelles de M2 à M12, posés d’un clic dans un trou. La taille est déduite du diamètre du trou, la longueur choisie parmi celles de la norme, et tout part dans la nomenclature.
- Fabrication : plateau d’impression 3D en 3MF, découpe laser avec imbrication (SVG, DXF), mise en plan cotée en PDF, nomenclature.
- Simulation : calcul par éléments finis indicatif (« la pièce tient », « risque de casser ») et allègement par optimisation topologique.
- Tôlerie : plis, bords pliés et développé à plat.

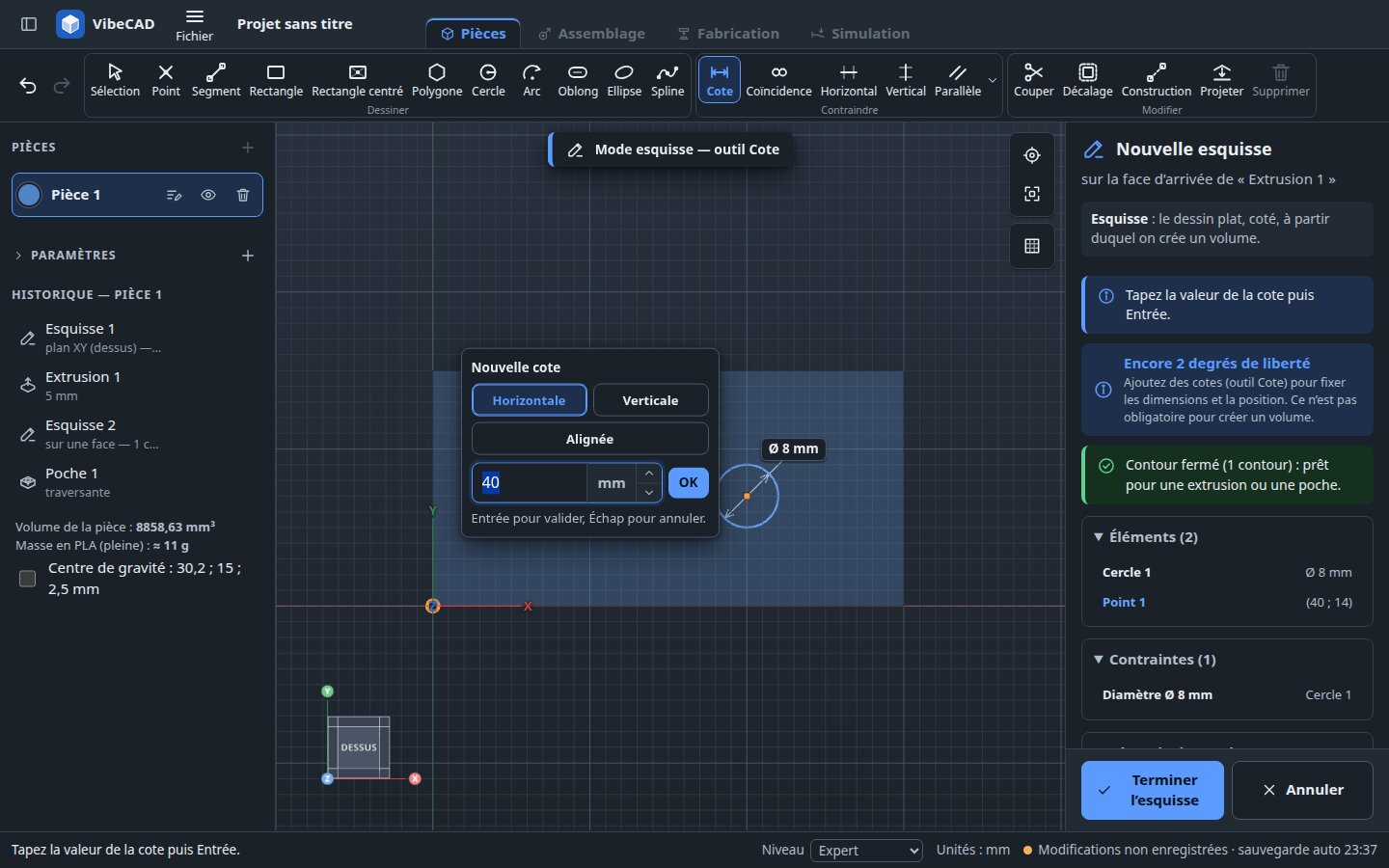

Esquisse sur une face : saisie d’une cote, degrés de liberté restants affichés à droite.

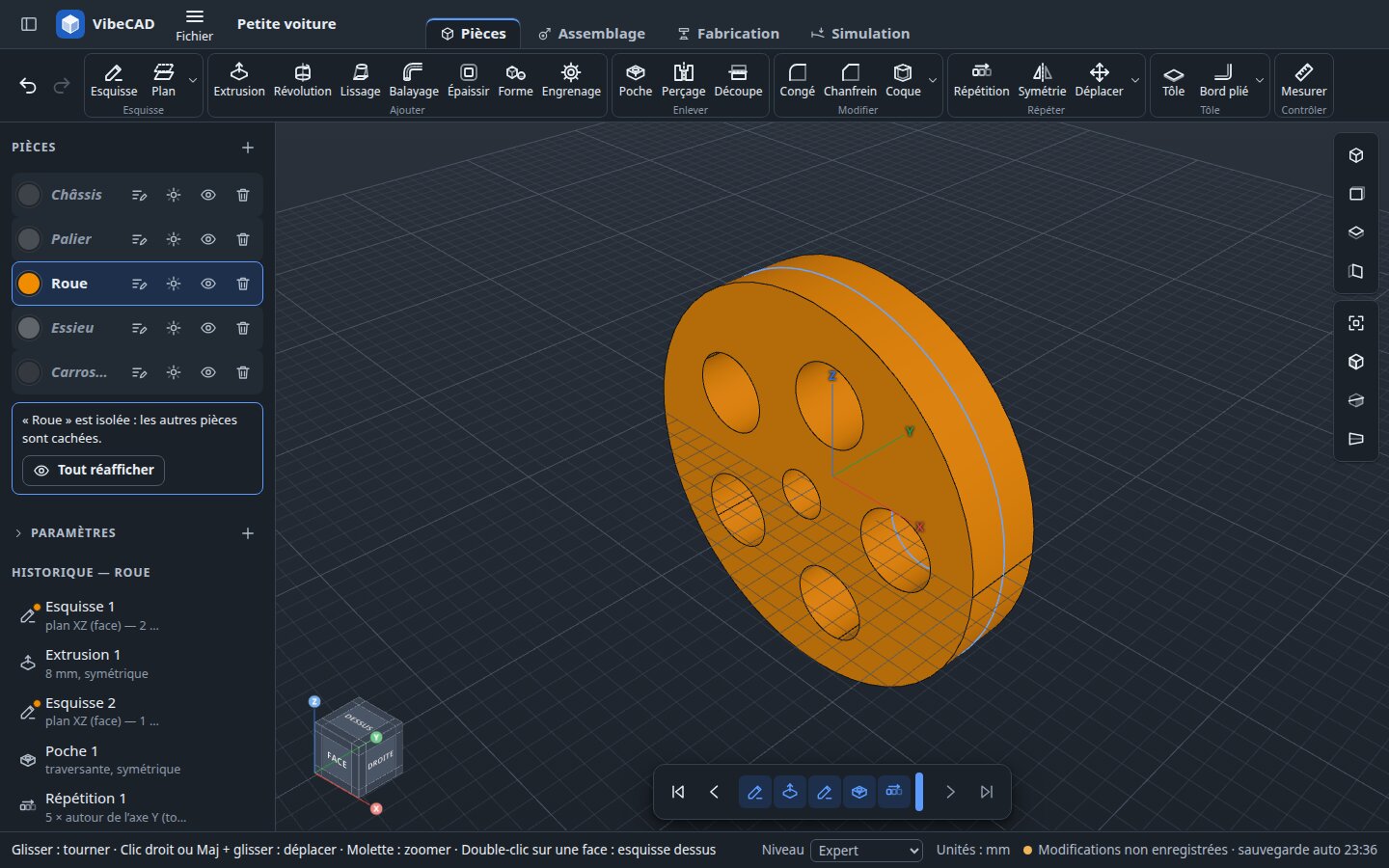

Pièce « Roue » isolée avec son historique : esquisse, extrusion, trou d’allègement répété cinq fois.

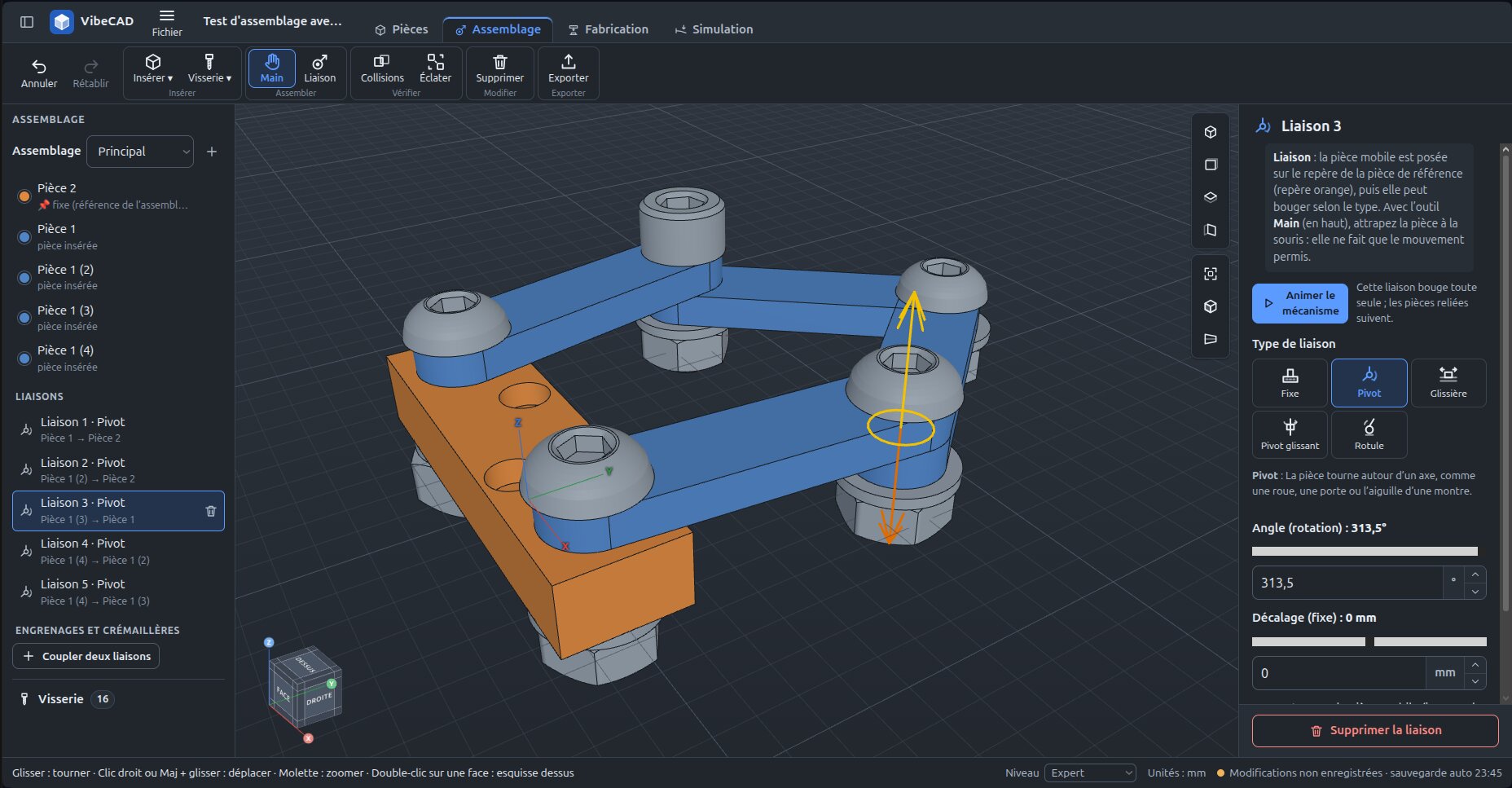

Assemblage : quadrilatère articulé en liaisons pivot, avec la visserie normalisée posée dans les trous.

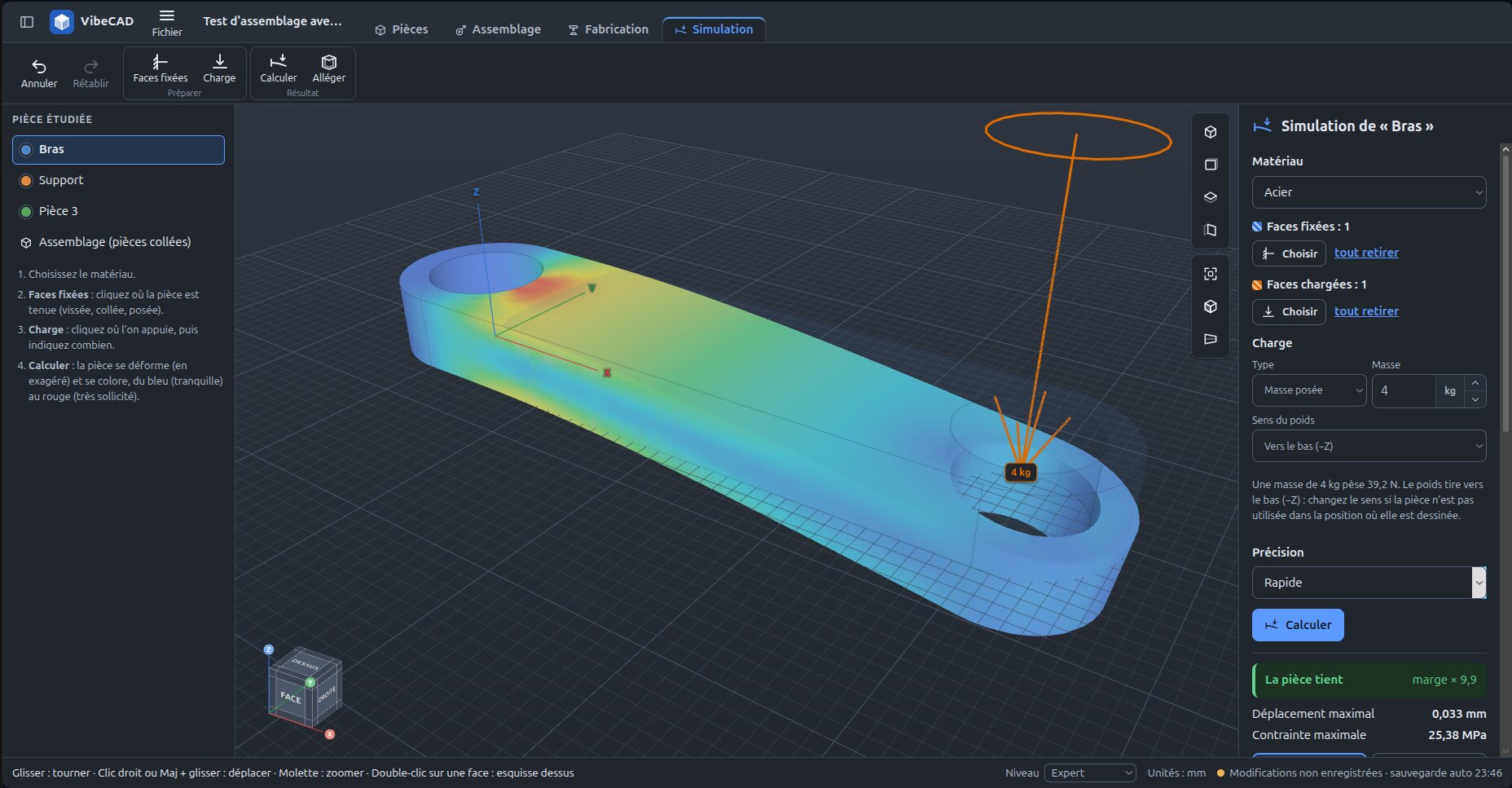

Simulation : bras en acier fixé d’un côté, 4 kg au bout. La pièce tient, marge × 9,9.

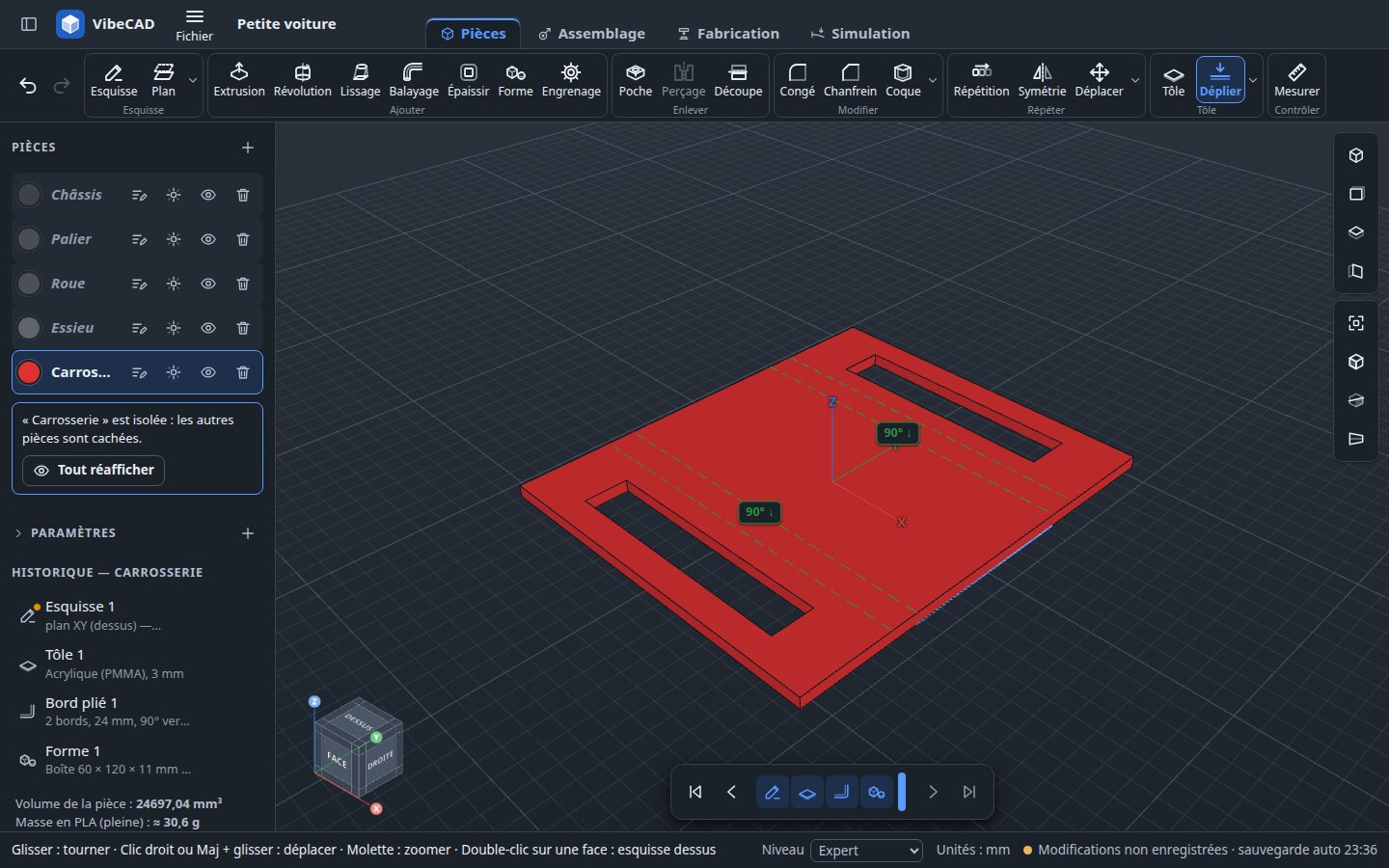

Tôlerie : carrosserie en acrylique 3 mm, dépliée avec ses lignes de pli.

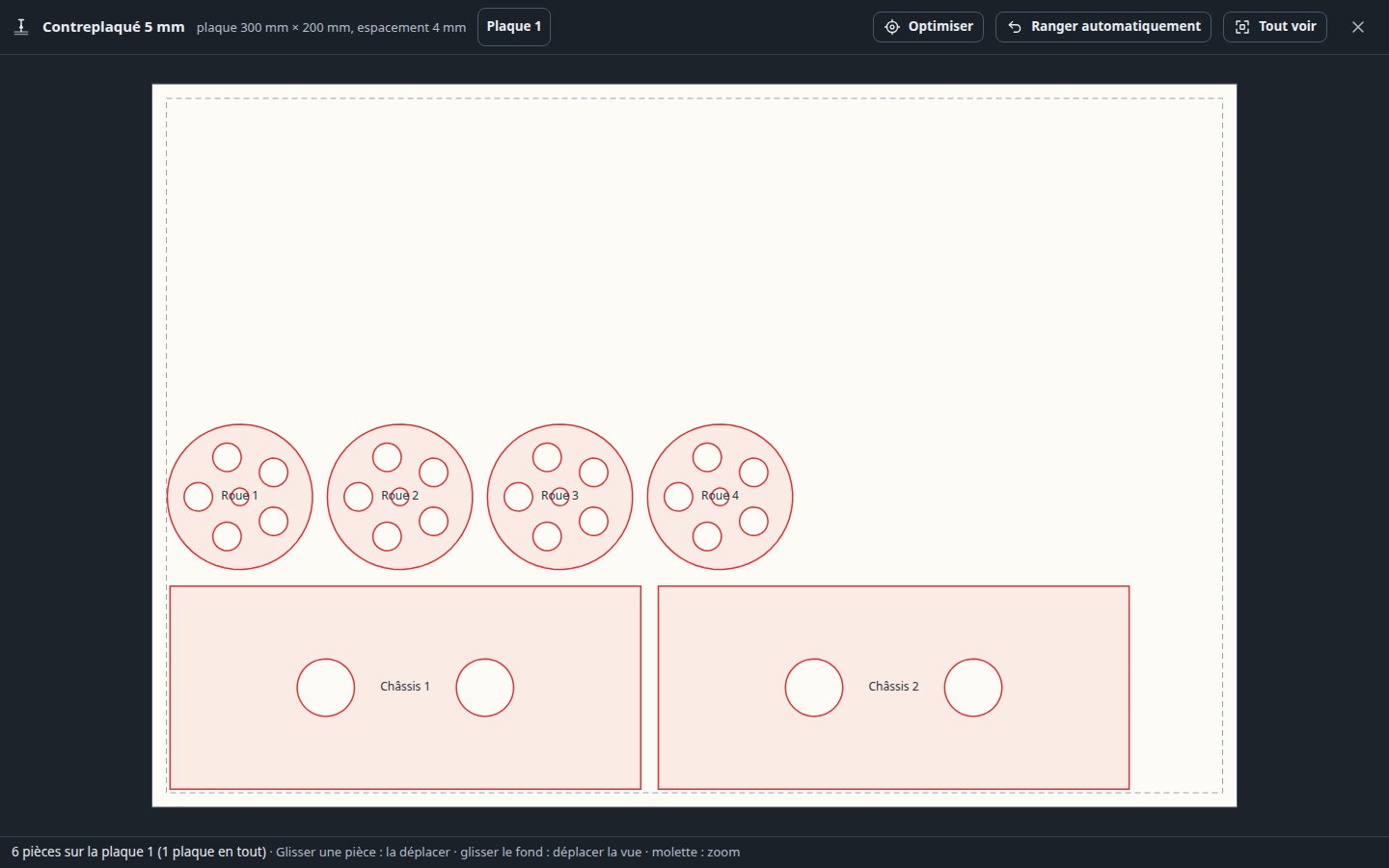

Découpe laser : roues et châssis placés sur une plaque de contreplaqué 5 mm.
Passer à FreeCAD
Le travail ne reste pas enfermé dans VibeCAD. L’export STEP donne des solides exacts en millimètres, avec le nom et la couleur de chaque pièce. L’export FreeCAD produit un script qui reconstruit le projet avec son historique : esquisses cotées, étapes Part Design, paramètres. Exports STL, 3MF et GLB également.
Sous le capot
Le noyau géométrique est Open CASCADE compilé en WebAssembly, le même que FreeCAD, exécuté dans un worker pour garder l’interface fluide. Vue 3D en three.js, interface en Preact, application PWA. Code sous licence MIT (Open CASCADE : LGPL 2.1).
Version 0.1, en développement actif.
